LSMF系列
当前位置： 首页 > 产品中心
LSMF系列
有铁芯LSMFB系列直线电机-水冷却型
1、推力大；
2、加速性能优异；
3、采用齿槽力抑制技术；
4、高效液体冷却，内置过热保护；
5、模块化设计。
立即咨询
产品介绍
产品参数
其他产品
1、推力大；
2、加速性能优异；
3、采用齿槽力抑制技术；
4、高效液体冷却，内置过热保护；
5、模块化设计。
直线电机LSMFB

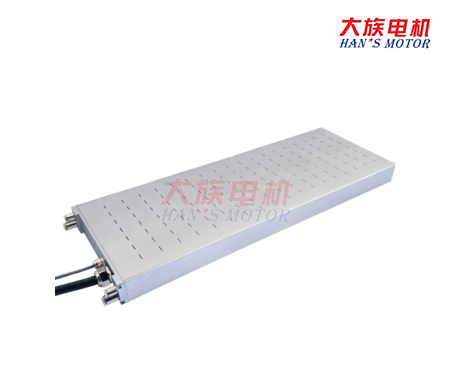

有铁芯LSMFB系列直线电机-水冷却型


LSMFB

有铁芯直线电机-LSMFB系列-水冷却型
初级规格：LSMF610602C-P-H-WC 　
性能参数 符号 单位 　
连续推力(在温度Tmax下) Fc N 4041
峰值推力 Fp N 7800
电机常数(在25℃下) Km25 N/Sqrt(W) 106.0
最大持续损耗功率 Pc W 1994
连续电流(在温度Tmax下) Ic Arms 22.0
峰值电流（持续时间1s） Ip Arms 45.0
推力常数（25℃,±5%） Kf N/Arms 183.7
反电势常数（25℃,±5%） Ke Vrms/m/s 61.2
电阻(25℃,±5%)p-p R Ω 2.0
电感(25℃,±20%)p-p L mH 17.0
最高线圈允许温度 Tmax ℃ 120
极距(N-N)(360º电气周期） 2τ mm 48.0
需求冷水最小流量 Wmin L/min 6.5
进出水温差 △T ℃ 7.0
压力降（初级回路串联） △P Bar 3.0
电磁吸力 Fa kN 18.0
最高直流母线电压 Ubus V 600
额定推力下最大速度Ubus=537V 　 m/s 2.8
峰值推力下最大速度Ubus=537V 　 m/s 2.0
理论空载下最大速度Ubus=537V 　 m/s 3.5
额定推力下最大速度Ubus=350V 　 m/s 1.7
峰值推力下最大速度Ubus=350V 　 m/s 1.1
理论空载下最大速度Ubus=350V 　 m/s 2.3
初级质量 Mp Kg 32.0
单位长度次级质量 Ms Kg/m 16.7

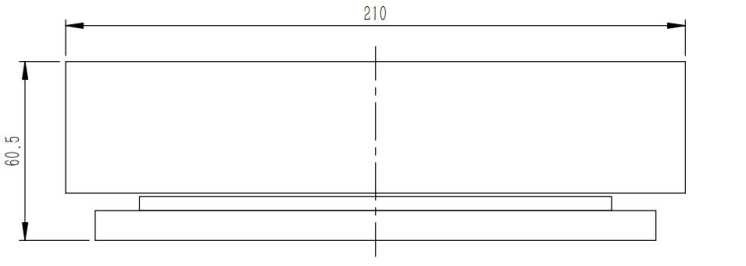

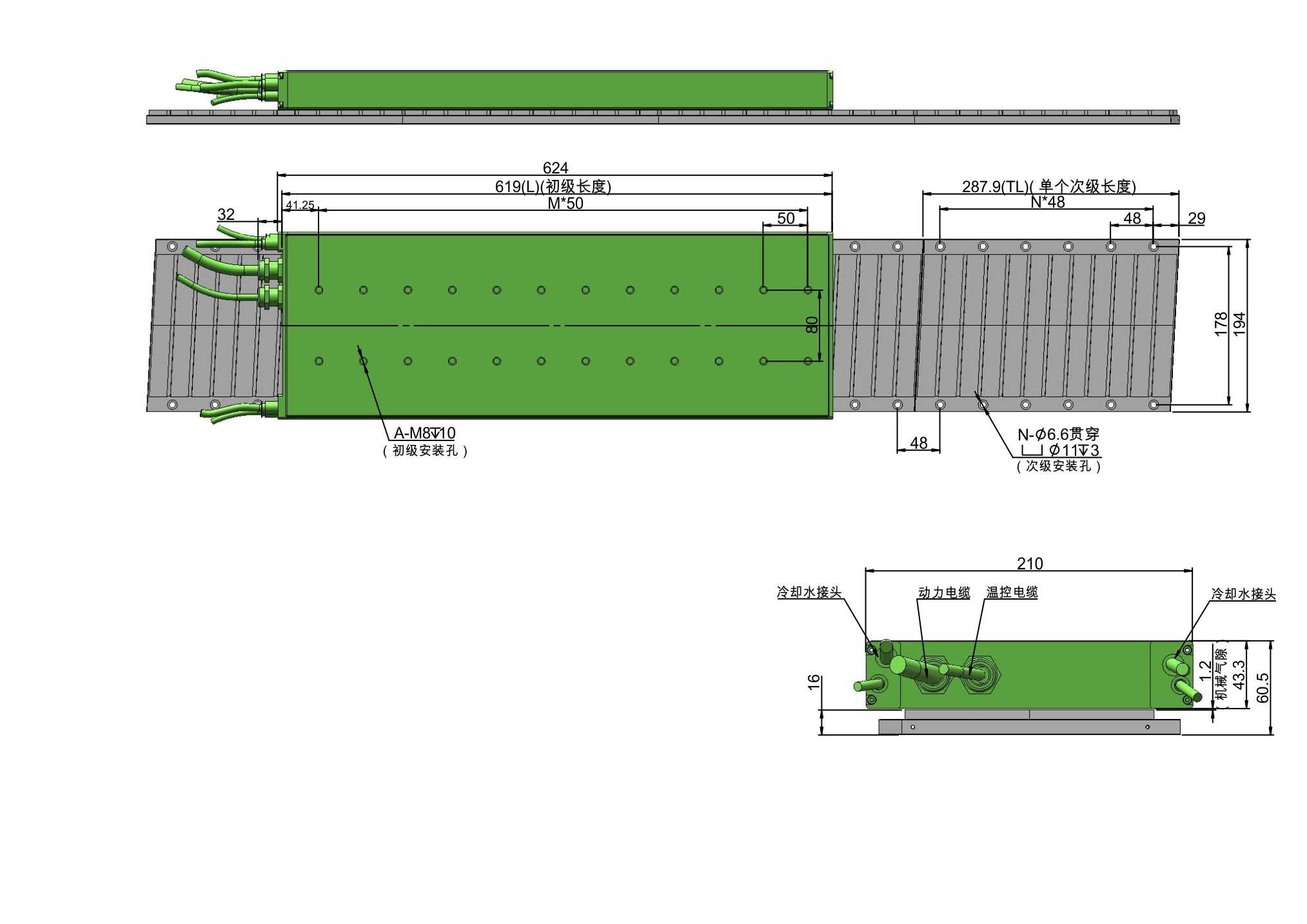

LSMFB系列铁芯电机-水冷却型尺寸图

初级尺寸
初级型号 初级长度L M 初级安装孔A
LSMF610602C-P-H-WC 619 11 24
                                        备注：1.标准电缆线长6米，电缆线最大外径13.5mm，拖链内最小弯曲半径101.3mm，长度可根据客户要求定制。
                                                  2.可选配温度传感器；


次级尺寸
次级型号 次级长度TL N 次级安装孔B
LSMF4210A 287.9 5 12
LSMF4211A 143.9 2 6


                                           更多资料可下载选型手册，下载链接：
