直线电机LSMU6系列

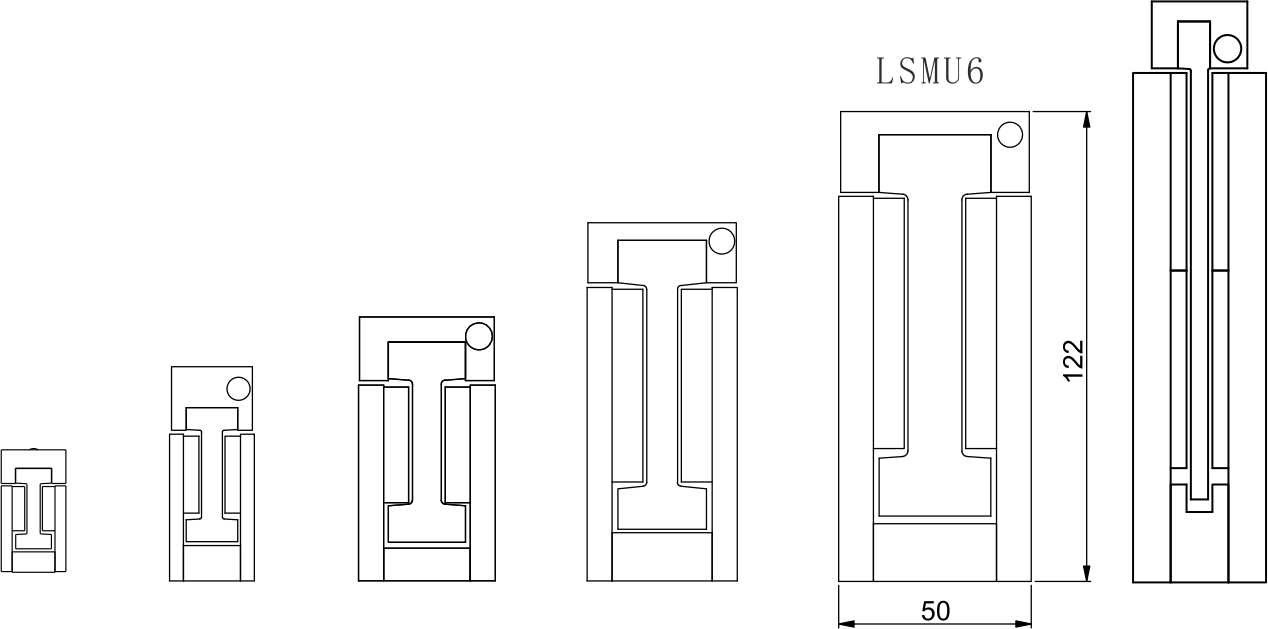

LSMU系列无铁芯电机-自然冷却型

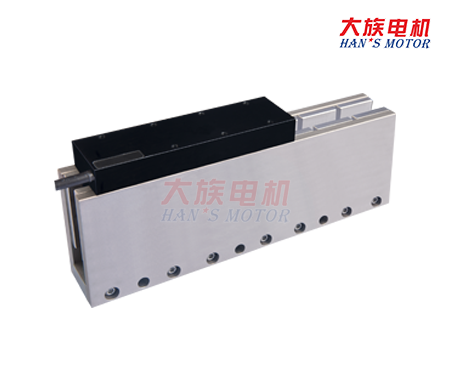

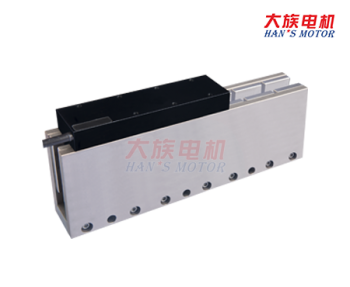

无铁芯直线电机-LSMU6系列
初级规格 :LSMU610xxxx-x-H-NC-N-D00.5			101A-S	201B-S	201B-P	301A-S	301A-P	401A-S	401A-P	501A-S	501A-P	601A-S	601A-P	801A-S	801A-P
性能参数	符号	单位	串联	串联	并联	串联	并联	串联	并联	串联	并联	串联	并联	串联	并联
连续推力(在温度Tmax下)	Fc	N	110	221	221	331	332	442	442	552	552	662	662	883	884
峰值推力	Fp	N	660	1326	1326	1988	1989	2649	2649	3311	3309	3972	3972	5300	5301
电机常数(在25℃下)	Km25	N/Sqrt(W)	16.1	22.8	23.3	27.9	28.5	32.2	32.9	36.2	36.8	39.7	40.0	45.9	46.6
最大持续损耗功率	Pc	W	64.4	128.7	123.6	193.1	185.4	257.4	247.1	319.2	308.9	382.3	375.9	508.4	494.3
连续电流(在温度Tmax下)	Ic	Arms	2.5	2.5	5.0	2.5	5.0	2.5	5.0	2.5	5.0	2.5	5.0	2.5	5.0
峰值电流（持续时间1s）	Ip	Arms	15.0	15.0	30.0	15.0	30.0	15.0	30.0	15.0	30.0	15.0	30.0	15.0	30.0
推力常数（25℃,±5%）	Kf	N/Arms	44.0	88.4	44.2	132.5	66.3	176.6	88.3	220.7	110.3	264.8	132.4	353.3	176.7
反电势常数（25℃,±5%）	Ke	Vrms/m/s	14.7	29.5	14.8	44.2	22.1	58.9	29.5	73.6	36.8	88.3	44.2	117.8	58.9
电阻(25℃,±5%)p-p	R	Ω	5.0	10.0	2.4	15.0	3.6	20.0	4.8	24.8	6.0	29.7	7.3	39.5	9.6
电感(25℃,±30%)p-p	L	mH	9.5	19.0	4.8	28.5	7.1	38.0	9.5	47.5	11.9	57.0	14.3	76.0	19.0
最高线圈允许温度	Tmax	℃	120	120	120	120	120	120	120	120	120	120	120	120	120
极距(N-N)(360º电气周期）	2τ	mm	84	84	84	84	84	84	84	84	84	84	84	84	84
电磁吸力	Fa	kN	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
最高直流母线电压	Ubus	V	330	330	330	330	330	330	330	330	330	330	330	330	330
额定推力下最大速度Ubus=310V	Vmax,Fc	m/s	7.9	3.6	7.9	2.2	5.1	1.5	3.6	1.1	2.8	0.8	2.2	0.4	1.5
峰值推力下最大速度Ubus=310V	Vmax,Fp	m/s	4.8	0.6	4.9	0.0	2.2	0.0	0.8	0.0	0.0	0.0	0.0	0.0	0.0
理想空载下最大速度Ubus=310V	Vmax,0	m/s	8.5	4.2	8.5	2.8	5.6	2.1	4.2	1.7	3.4	1.4	2.8	1.0	2.1
初级质量	Mp	Kg	1.0	1.9	1.9	2.7	2.7	3.6	3.6	4.5	4.5	5.4	5.4	7.2	7.2
单位长度次级质量	Ms	Kg/m	24.0	24.0	24.0	24.0	24.0	24.0	24.0	24.0	24.0	24.0	24.0	24.0	24.0

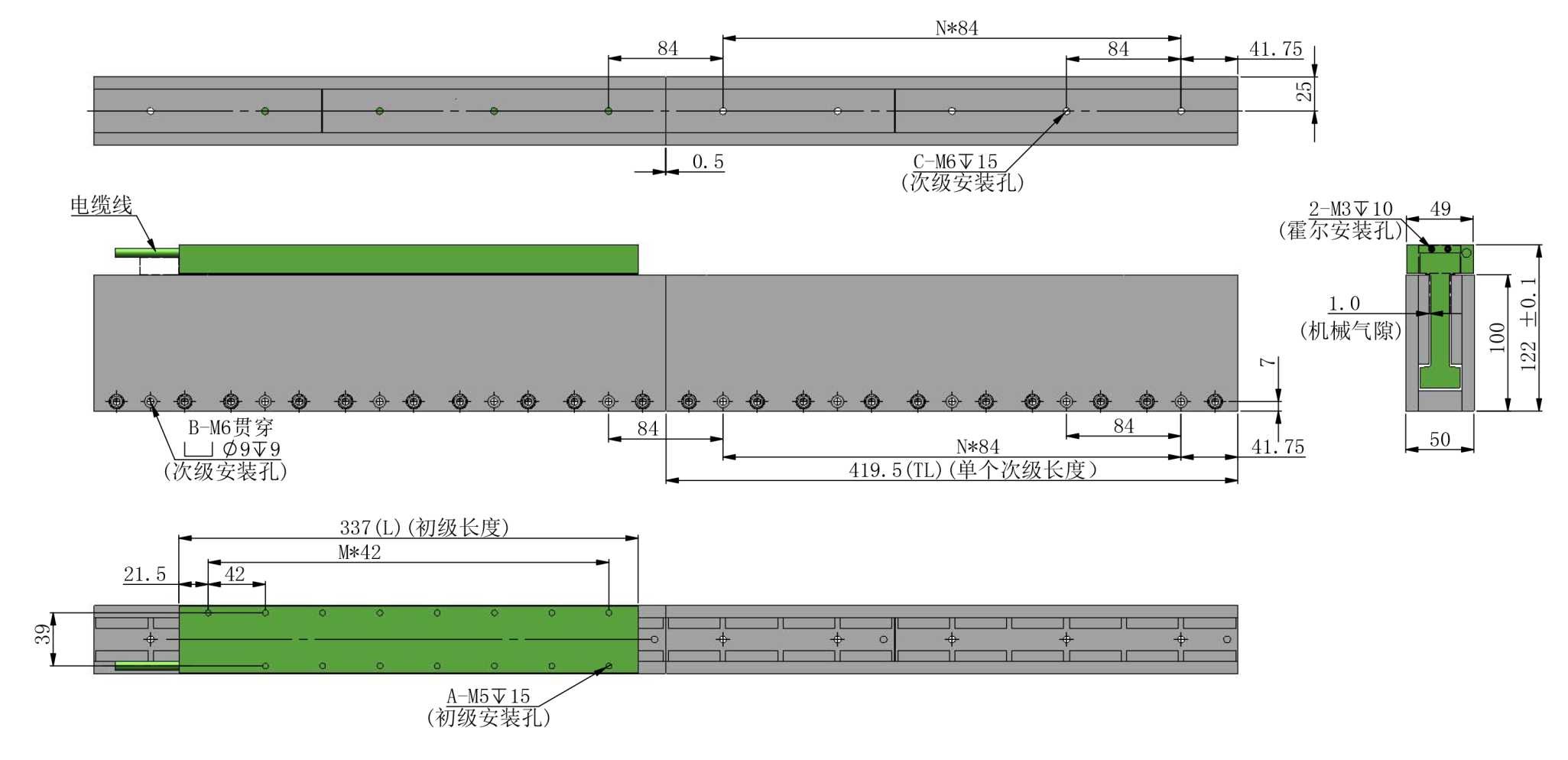

直线电机LSMU6系列尺寸图

初级尺寸
初级型号	初级长度L	M	初级安装孔A
LSMU610101A-S-H-NC-N-D00.5	85	1	3
LSMU610201B-S-H-NC-N-D00.5	169	3	7
LSMU610201B-P-H-NC-N-D00.5
LSMU610301A-S-H-NC-N-D00.5	253	5	11
LSMU610301A-P-H-NC-N-D00.5
LSMU610401A-S-H-NC-N-D00.5	337	7	15
LSMU610401A-P-H-NC-N-D00.5
LSMU610501A-S-H-NC-N-D00.5	421	9	19
LSMU610501A-P-H-NC-N-D00.5
LSMU610601A-S-H-NC-N-D00.5	505	11	23
LSMU610601A-P-H-NC-N-D00.5
LSMU610801A-S-H-NC-N-D00.5	673	15	31
LSMU610801A-P-H-NC-N-D00.5

备注:1.标准线长0.5米带D型航空插头，电缆最大外径d为7.0mm，固定铺设最小弯曲半径为3*d，拖链内移动最小弯曲半径为5*d，电缆线长度及端子可定制；
2.可选配温度传感器；
3.电机选型、动子转接线、霍尔延长线见19-33页。

次级尺寸
次级型号	次级长度TL	N	次级安装孔B	次级安装孔C
LSMU6202A	167.5	1	2	2
LSMU6203A	251.5	2	3	3
LSMU6204A	419.5	4	5	5

适用于本系列任意一款初级,次级安装方式可任意选择。
