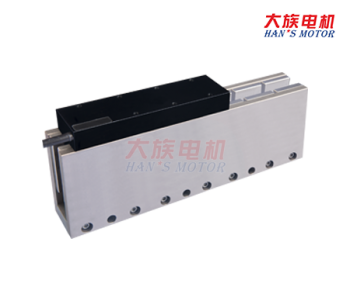

直线电机LSMU5系列

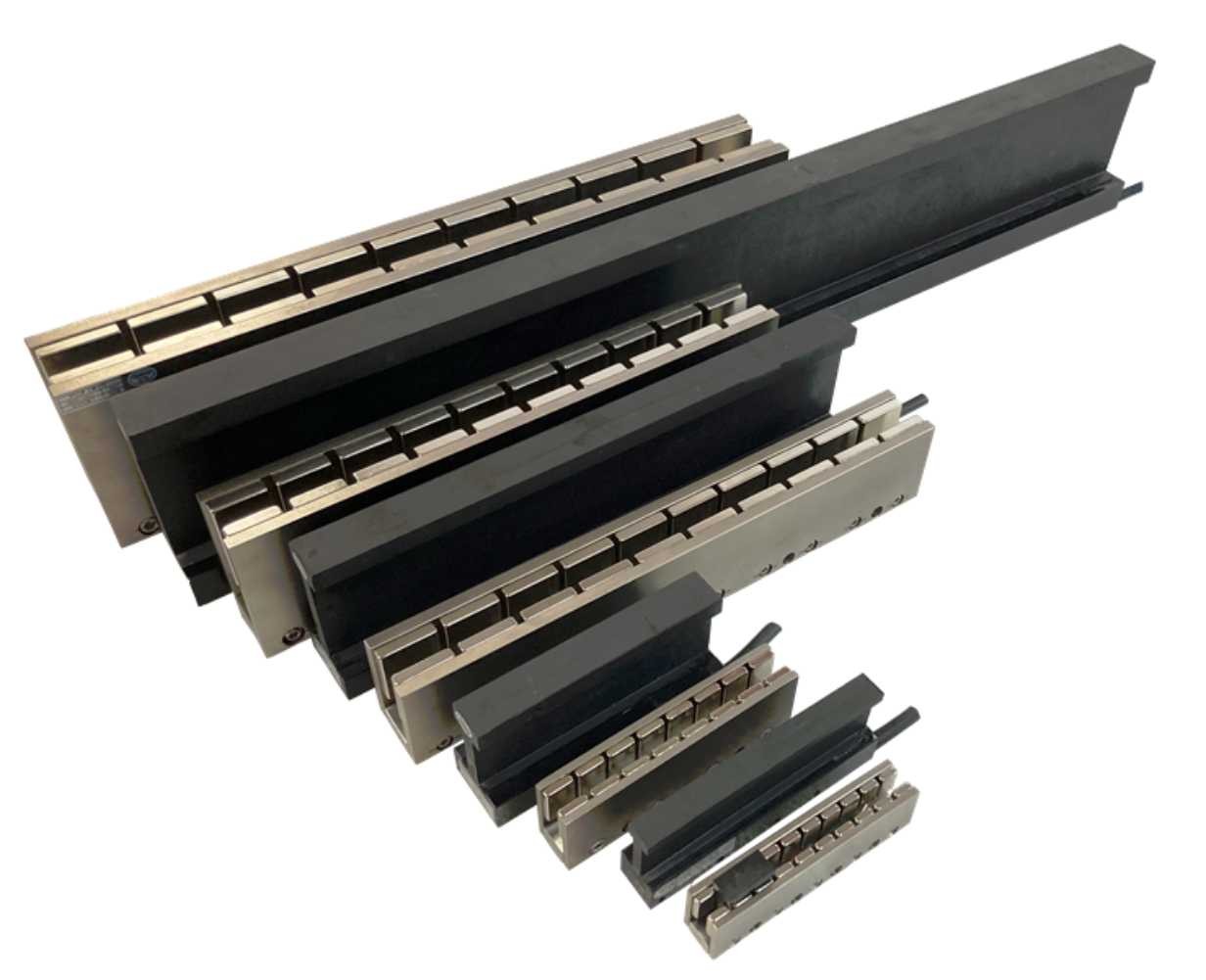

LSMU系列无铁芯电机-自然冷却型

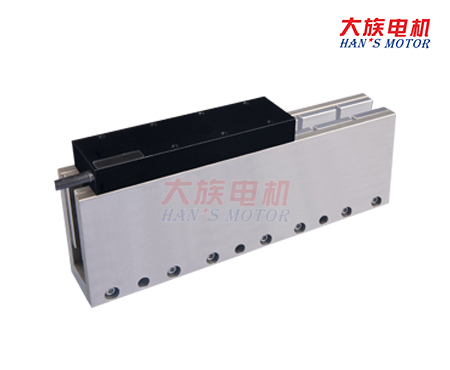

无铁芯直线电机-LSMU5系列
初级规格: LSMU510xxxx-x-H-NC-N-D00.5			101A-S	201A-S	201A-P	301A-S	301A-P	402A-S	402A-P	501A-S	501A-P	601A-S	601A-P
性能参数	符号	单位	串联	串联	并联	串联	并联	串联	并联	串联	并联	串联	并联
连续推力(在温度Tmax下)	Fc	N	56	112	112	168	168	224	224	280	280	336	336
峰值推力	Fp	N	317	624	624	936	936	1248	1248	1560	1560	1872	1872
电机常数(在25℃下)	Km25	N/Sqrt(W)	10.2	14.4	14.4	17.7	17.8	20.5	20.4	22.9	22.9	24.9	25.2
最大持续损耗功率	Pc	W	41.4	82.8	82.8	124.2	122.0	163.4	165.6	204.8	204.8	250.6	244.0
连续电流(在温度Tmax下)	Ic	Arms	2.3	2.3	4.6	2.3	4.6	2.3	4.6	2.3	4.6	2.3	4.6
峰值电流（持续时间1s）	Ip	Arms	13.0	13.0	26.0	13.0	26.0	13.0	26.0	13.0	26.0	13.0	26.0
推力常数（25℃,±5%）	Kf	N/Arms	24.4	48.7	24.4	73.0	36.5	96.0	48.0	120.0	60.0	144.0	72.0
反电势常数（25℃,±5%）	Ke	Vrms/m/s	8.1	16.2	8.1	24.3	12.2	32.0	16.0	40.0	20.0	48.0	24.0
电阻(25℃,±5%)p-p	R	Ω	3.8	7.6	1.9	11.4	2.8	15.0	3.8	18.8	4.7	23.0	5.6
电感(25℃,±30%)p-p	L	mH	3.6	7.0	1.8	9.5	2.6	14.0	3.5	17.5	4.4	21.0	5.3
最高线圈允许温度	Tmax	℃	120	120	120	120	120	120	120	120	120	120	120
极距(N-N)(360º电气周期）	2τ	mm	60	60	60	60	60	60	60	60	60	60	60
电磁吸力	Fa	kN	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
最高直流母线电压	Ubus	V	330	330	330	330	330	330	330	330	330	330	330
额定推力下最大速度Ubus=310V	Vmax,Fc	m/s	14.6	6.9	14.6	4.4	9.5	3.1	7.0	2.3	5.5	1.8	4.4
峰值推力下最大速度Ubus=310V	Vmax,Fp	m/s	10.8	3.4	10.8	0.8	5.9	0.0	3.4	0.0	1.9	0.0	0.9
理想空载下最大速度Ubus=310V	Vmax,0	m/s	15.4	7.7	15.4	5.1	10.3	3.9	7.8	3.1	6.2	2.6	5.2
初级质量	Mp	Kg	0.4	0.7	0.7	1.0	1.0	1.3	1.3	1.7	1.7	2.0	2.0
单位长度次级质量	Ms	Kg/m	15.0	15.0	15.0	15.0	15.0	15.0	15.0	15.0	15.0	15.0	15.0

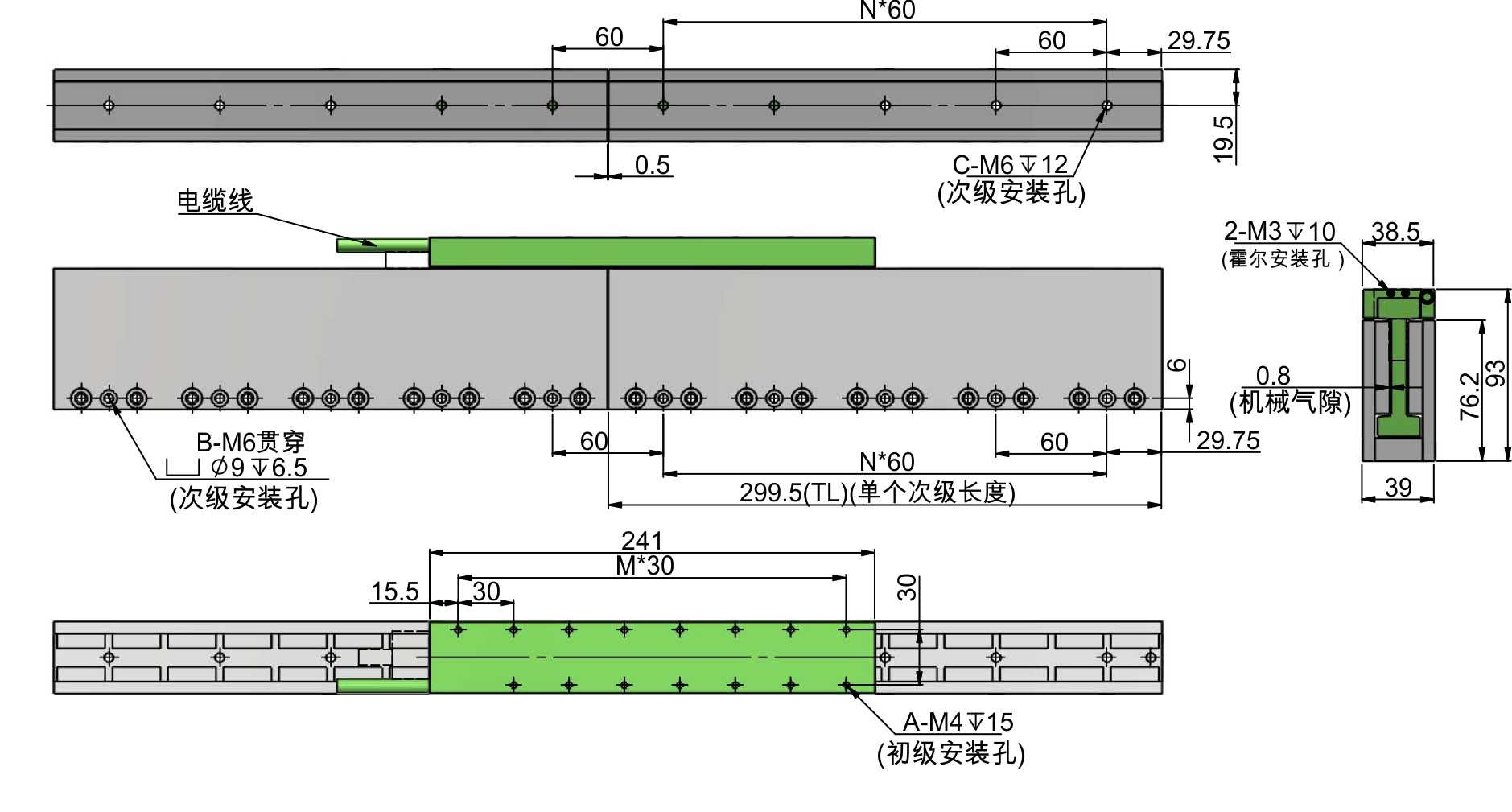

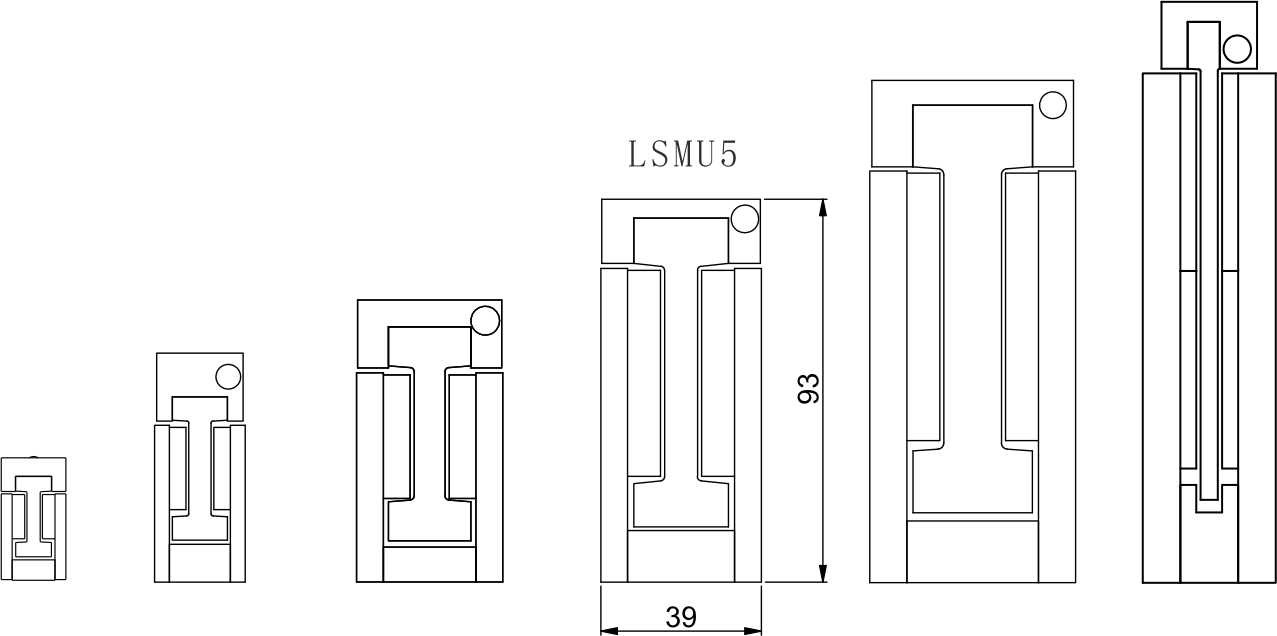

直线电机LSMU5系列尺寸图

初级尺寸
初级型号	初级长度L	M	初级安装孔A
LSMU510101A-S-H-NC-N-D00.5	61	1	3
LSMU510201A-S-H-NC-N-D00.5	121	3	7
LSMU510201A-P-H-NC-N-D00.5
LSMU510301A-S-H-NC-N-D00.5	181	5	11
LSMU510301A-P-H-NC-N-D00.5
LSMU510402A-S-H-NC-N-D00.5	241	7	15
LSMU510402A-P-H-NC-N-D00.5
LSMU510501A-S-H-NC-N-D00.5	301	9	19
LSMU510501A-P-H-NC-N-D00.5
LSMU510601A-S-H-NC-N-D00.5	361	11	23
LSMU510601A-P-H-NC-N-D00.5

备注:1.标准线长0.5米带D型航空插头，电缆最大外径d为7.0mm，固定铺设最小弯曲半径为3*d，拖链内移动最小弯曲半径为5*d，电缆线长度及端子可定制；
2.可选配温度传感器；
3.电机选型、动子转接线、霍尔延长线见19-33页。

次级尺寸
次级型号	次级长度TL	N	次级安装孔B	次级安装孔C
LSMU5208A	299.5	4	5	5
LSMU5209A	239.5	3	4	4
LSMU5210A	179.5	2	3	3
LSMU5211A	119.5	1	2	2

适用于本系列任意一款初级,次级安装方式可任意选择。
