LSMU无铁芯系列

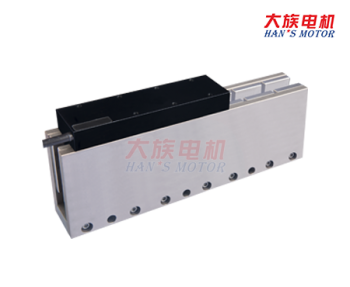

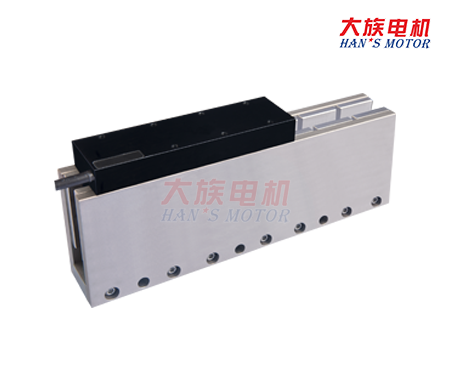

直线电机LSMU4系列无铁芯电机-自然冷却型
特点：
无铁芯线圈初级，推力平滑，无纹波力和电磁吸力
无齿槽力，模块化设计，独特的线圈绕线方式，提高电磁利用率
比同体积的U形电机推力大30%，性能稳定可靠，工艺成熟，交期快
立即咨询
产品介绍
产品参数
其他产品

直线电机LSMU无铁芯系列
无铁芯技术丨无齿槽效应丨专利技术丨绕组紧凑型设计，高推力密度丨高连续推力与峰值推力丨可选霍尔传感器


直线电机选型规则
初级选型规则

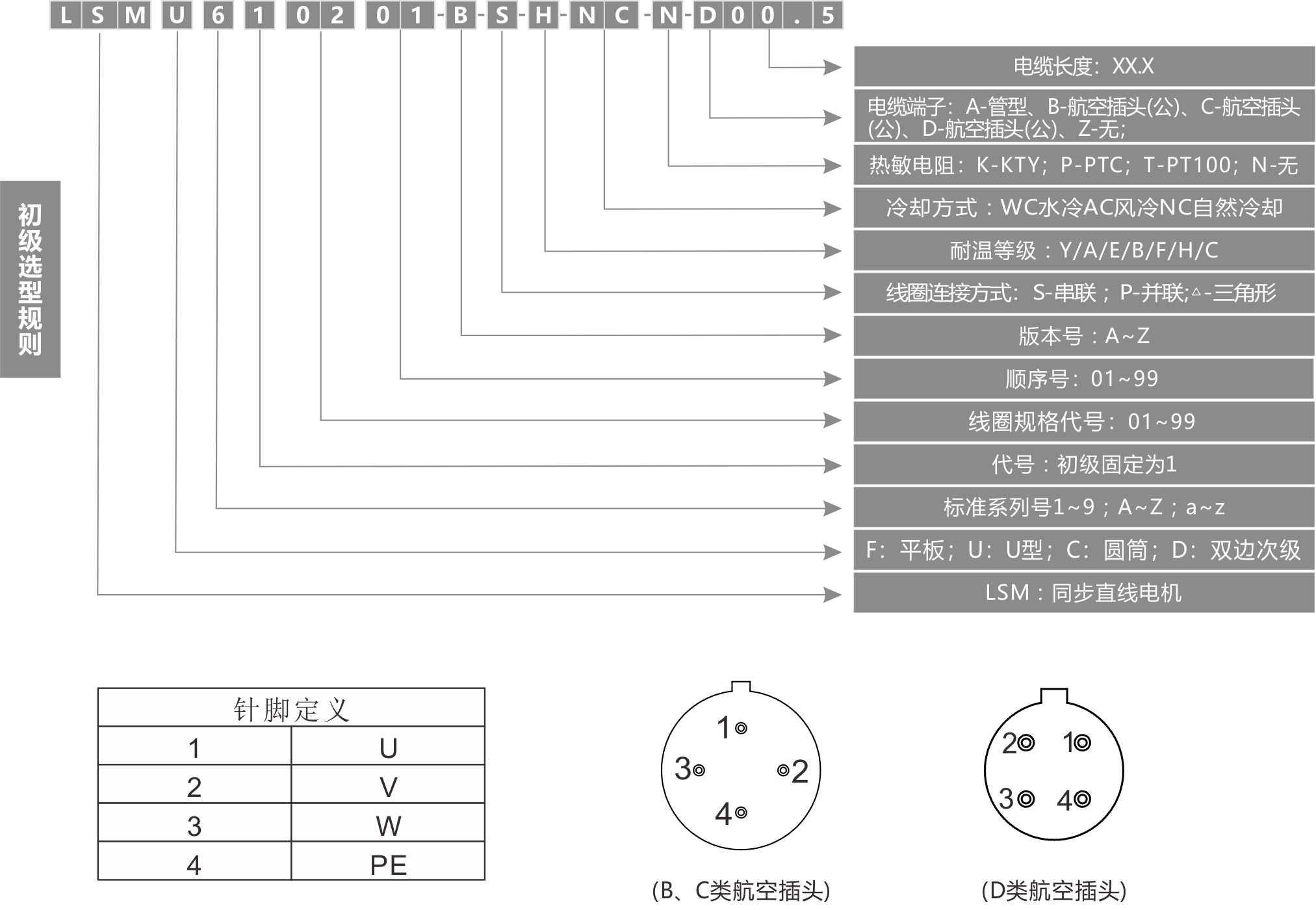

命名举例，LSMU610201B-S-H-NC-N-D00.5表示：U型直线同步电机之第6个标准系列的02线圈第1款B版本串联式初级，
且耐温等级为H级，采用自然冷却方式,无热敏电阻，电缆线长0.5米，出线端为D类航空插头。






次级选型规则

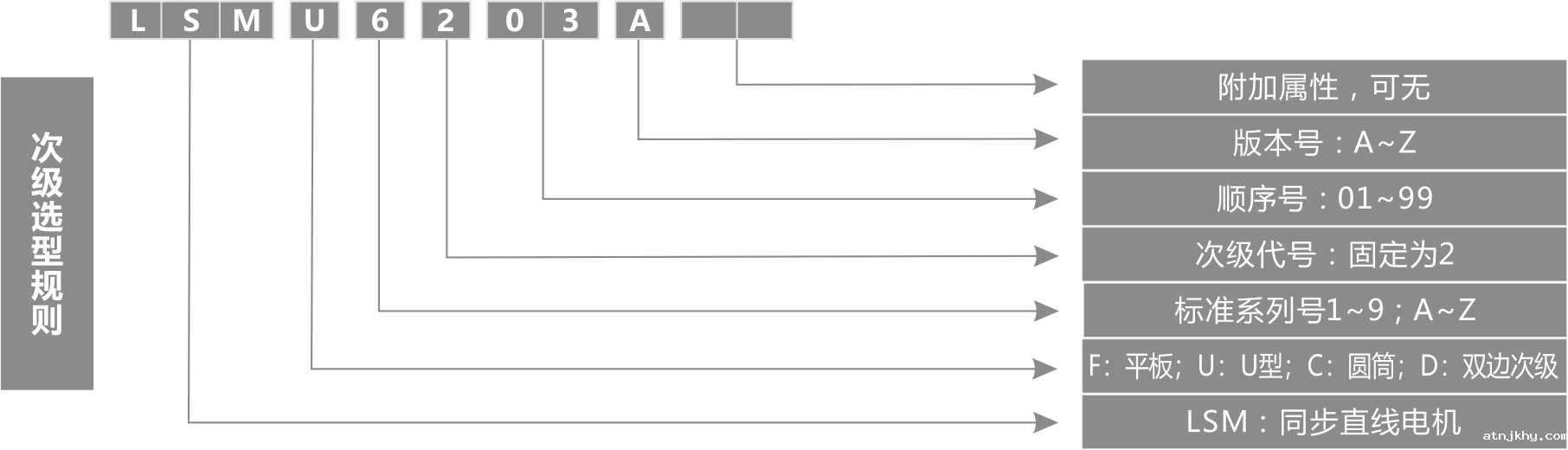

命名举例，LSMU6203A表示：U型直线同步电机之第6个标准系列的第3款A版本次级；
直线电机LSMU4系列
LSMU系列无铁芯电机-自然冷却型


无铁芯直线电机-LSMU4系列
初级规格：LSMU410xxx-x-H-NC-N-D00.5 101A-S 201A-S 201A-P 301A-S 301A-P 401A-S 401A-P 601A-S 601B-P
性能参数 符号 单位 串联 串联 并联 串联 并联 串联 并联 串联 并联
连续推力(在温度Tmax下) Fc N 36 72 72 108 108 144 144 216 216
峰值推力 Fp N 144 288 288 432 432 576 576 864 864
电机常数(在25℃下) Km25 N/Sqrt(W) 7.8 11.0 10.8 13.5 13.2 15.6 15.6 19.2 18.9
最大持续损耗功率 Pc W 29.4 58.8 61.0 88.2 91.5 116.6 117.7 174.3 178.7
连续电流(在温度Tmax下) Ic Arms 2.3 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6
峰值电流（持续时间1s） Ip Arms 9.2 9.2 18.4 9.2 18.4 9.2 18.4 9.2 18.4
推力常数（25℃,±5%） Kf N/Arms 15.7 31.4 15.7 47.1 23.6 62.8 31.4 94.2 47.1
反电势常数（25℃,±5%） Ke Vrms/m/s 5.2 10.5 5.2 15.7 7.9 20.9 10.5 31.3 15.7
电阻(25℃,±5%)p-p R Ω 2.7 5.4 1.4 8.1 2.1 10.7 2.7 16.0 4.1
电感(25℃,±30%)p-p L mH 2.0 4.0 1.0 6.0 1.5 8.0 2.0 12.0 3.0
最高线圈允许温度 Tmax ℃ 120 120 120 120 120 120 120 120 120
极距(N-N)(360º电气周期） 2τ mm 60 60 60 60 60 60 60 60 60
电磁吸力 Fa kN 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
最高直流母线电压 Ubus V 330 330 330 330 330 330 330 330 330
额定推力下最大速度Ubus=310V Vmax,Fc m/s 23.1 11.1 23.1 7.1 15.0 5.1 11.1 3.1 7.1
峰值推力下最大速度Ubus=310V Vmax,Fp m/s 20.3 8.5 20.2 4.6 12.3 2.6 8.5 0.7 4.5
理想空载下最大速度Ubus=310V Vmax,0 m/s 23.9 11.9 23.9 7.9 15.9 5.9 11.9 3.9 7.9
初级质量 Mp Kg 0.3 0.6 0.6 0.9 0.9 1.2 1.2 1.8 1.8
单位长度次级质量 Ms Kg/m 9.0 9.0 9.0 9.0 9.0 9.0 9.0 9.0 9.0

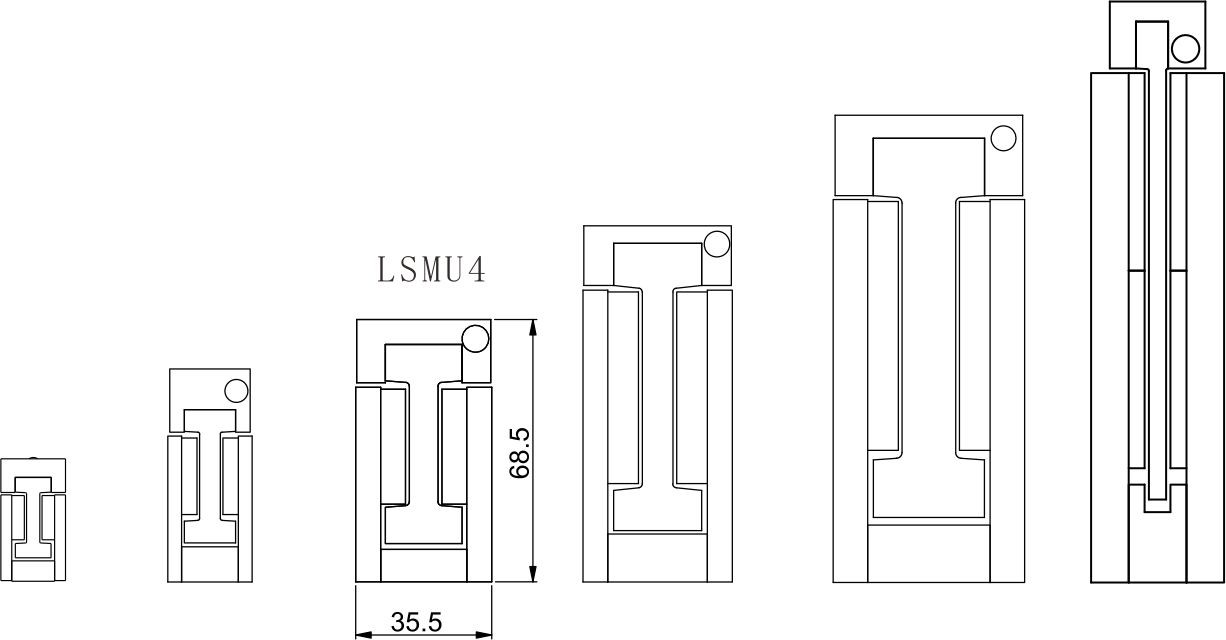

直线电机LSMU4系列尺寸图

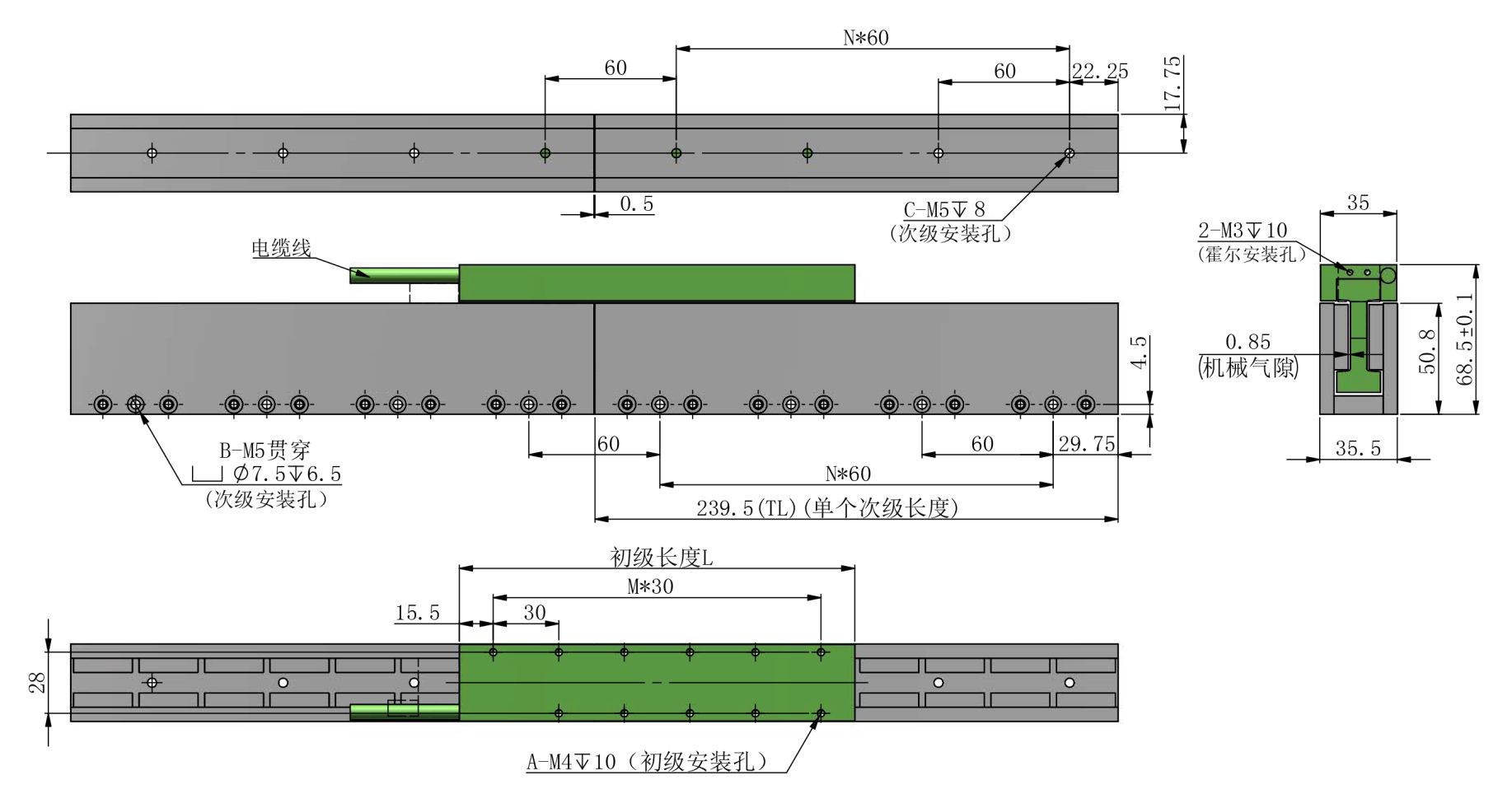

初级尺寸
初级型号 初级长度L M 初级安装孔A
LSMU410101A-S-H-NC-N-D00.5 61 1 3
LSMU410201A-S-H-NC-N-D00.5 121 3 7
LSMU410201A-P-H-NC-N-D00.5
LSMU410301A-S-H-NC-N-D00.5 181 5 11
LSMU410301A-P-H-NC-N-D00.5
LSMU410401A-S-H-NC-N-D00.5 241 7 15
LSMU410401A-P-H-NC-N-D00.5
LSMU410601A-S-H-NC-N-D00.5 361 11 23
LSMU410601B-P-H-NC-N-D00.5
                         备注:1.标准线长0.5米带D型航空插头，电缆最大外径d为7.0mm，固定铺设最小弯曲半径为3*d，拖链内移动最小弯曲半径为5*d，电缆线长度及端子可定制；
                                 2.可选配温度传感器；
                                 3.电机选型、动子转接线、霍尔延长线见19-33页。

次级尺寸
次级型号 次级长度TL N 次级安装孔B 次级安装孔C
LSMU4202A 119.5 1 2 2
LSMU4203A 179.5 2 3 3
LSMU4204A 239.5 3 4 4
LSMU4205A 299.5 4 5 5
LSMU4206A 599.5 9 10 10
                                                             适用于本系列任意一款初级,次级安装方式可任意选择。

                                                             更多资料可下载选型手册，下载链接：
