最大行程 1500mm；最高速度 2000mm/s；马达容量750W
滚珠螺杆 Ø25 mm；直线滑轨 23×18-2支

基本样式

性能	位置重复精度(mm)		±0.01
	螺杆导程 (mm)		5	10	25	40
	最高速度 (mm/s)		250	500	1250	2000
	最大可搬重量	水平使用 (kg)	150	120	105	43
	最大可搬重量	垂直使用 (kg)	55	45	20	12
	定格推力 (N)		2565	1281	640	320
	标准行程 (mm)		100-1250mm
部品	AC伺服马达容量 (W)		750
	滚珠螺杆外径（mm)		C7 Φ25
	高刚性直线滑轨（mm）		W23*H18
	联轴器		Motor Φ19 * screwΦ19
	原点感应器	外挂	EE-SX672 (NPN)
	原点感应器	内置	EE-SX674 (NPN)

水平安装		A	B	C	壁挂安装		A	B	C	垂直安装		A	C
导程 5	100kg	5000	633	577	导程 5	110kg	500	569	4500	导程 5	30kg	2355	2355
	125kg	3880	491	431		130kg	412	469	3711		40kg	1768	1768
	150kg	3357	396	347		150kg	347	396	3357		55kg	1288	1288
导程 10	100kg	3220	563	474	导程 10	110kg	427	503	2900	导程 10	25kg	2505	2505
	125kg	2554	434	367		130kg	351	414	2444		35kg	1795	1795
	150kg	2113	349	295		150kg	295	349	2113		45kg	1396	1396
导程 20	65kg	1522	614	458	导程 20	70kg	420	564	1404	导程 20	15kg	2711	2711
	85kg	1136	451	336		90kg	315	420	1066		20kg	2033	2033
	105kg	893	350	262		105kg	262	350	893		-	-	-
导程 40	18kg	2445	1616	1052	导程 40	15kg	1272	1955	2948	导程 40	7kg	3511	3511
	30kg	1436	938	613		24kg	778	1190	1813		12kg	2055	2055
	43kg	978	630	412		43kg	412	630	978		-	-	-

搭配伺服马达一览表
品牌	马达机号	刹车有无	Power	Voltage	Servo motor Model	Servo driver model
betway88必威手机网页版	H	无刹车（水平式样）	750	200	HSAL-A08FL-B0.2	HANS-A-00623-P
betway88必威手机网页版	H	有刹车（垂直式样）	750	200	HSAL-A08BL-B0.2	HANS-A-00623-P
国际	P	无刹车（水平式样）	750	200	MHMF082L1U2M	MCDLN35SE
国际	P	有刹车（垂直式样）	750	200	MHMF082L1V2M	MCDLN35SE
三菱	M	无刹车（水平式样）	750	200	HF-KP73	MR-J3-70A
三菱	M	有刹车（垂直式样）	750	200	HF-KP73B	MR-J3-70A

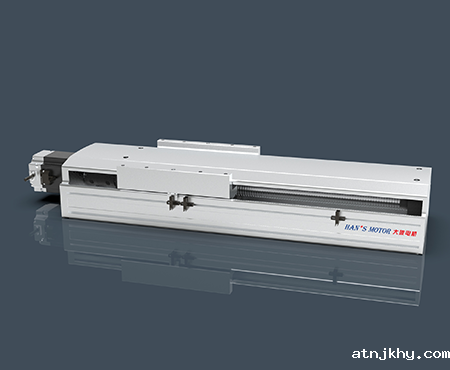

伺服模组平台LSS220

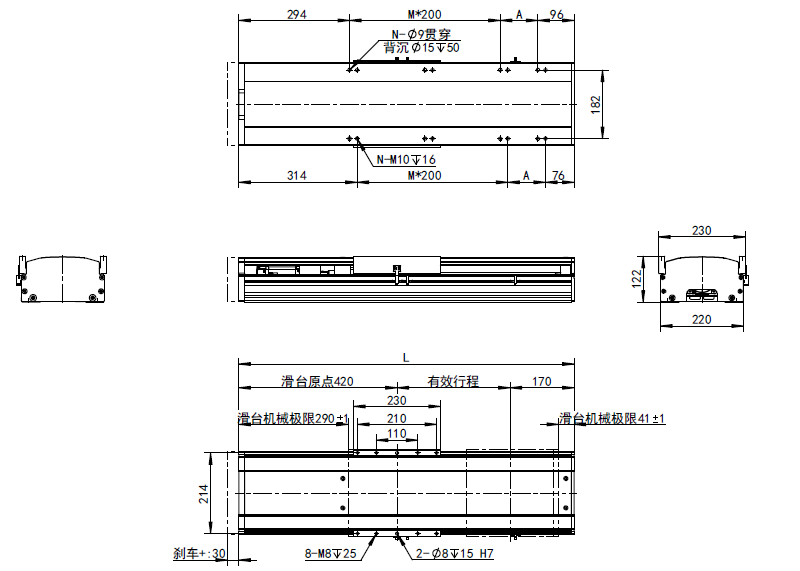

马达内置
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	690	740	790	840	890	940	990	1040	1090	1140	1190	1240	1290	1340	1390	1440	1490	1540	1590	1640	1690	1740	1790	1840	1890	1940	1990	2040	2090
A	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
N	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
KG	29.32	30.79	32.26	33.73	35.2	36.67	38.14	39.61	41.08	42.55	44.02	45.49	46.96	48.43	49.9	51.37	52.84	54.31	55.78	57.25	58.72	60.19	61.66	63.13	64.6	66.07	67.54	69.01	70.84

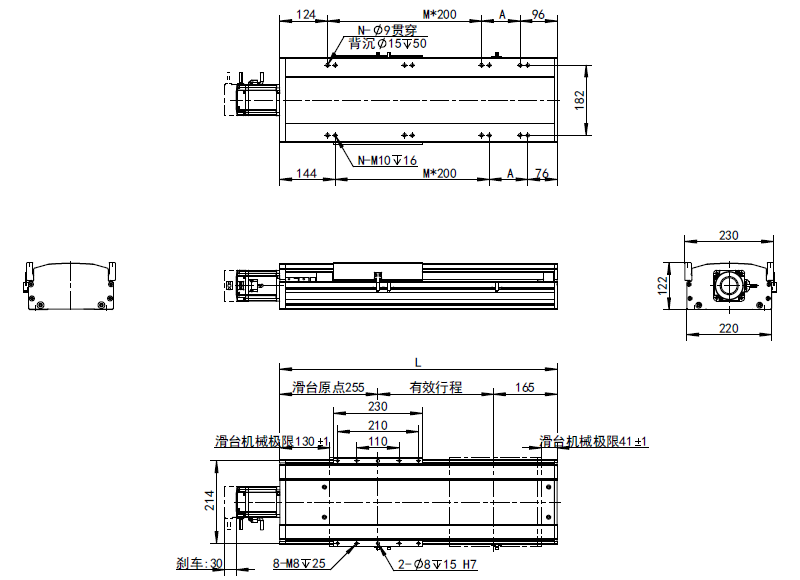

马达外露
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	520	570	620	670	720	770	820	870	920	970	1020	1070	1120	1170	1220	1270	1320	1370	1420	1470	1520	1570	1620	1670	1720	1770	1820	1870	1920
A	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
N	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
KG	26.86	28.32	29.78	31.24	32.7	34.16	35.62	37.08	38.54	40	41.46	42.92	44.38	45.84	47.3	48.76	50.22	51.68	53.14	54.6	56.06	57.52	58.98	60.44	61.9	63.36	64.82	66.28	67.74

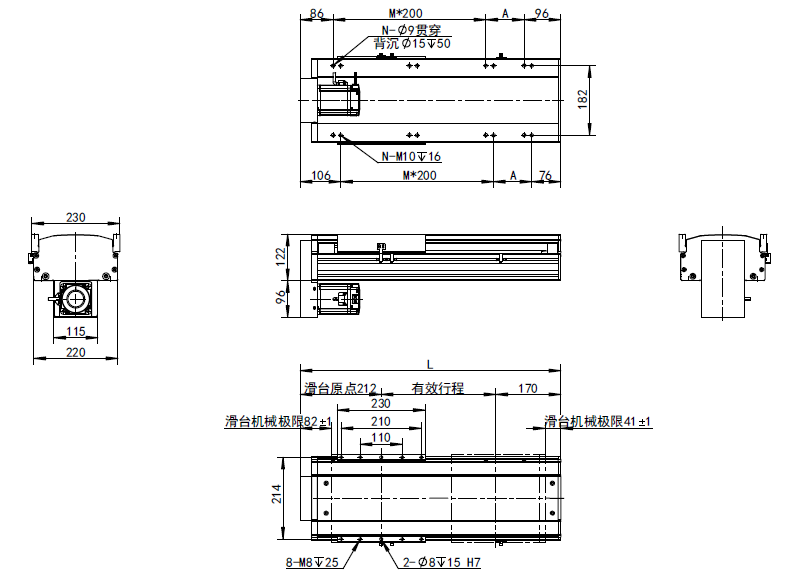

马达下折
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	482	532	582	632	682	732	782	832	882	932	982	1032	1082	1132	1182	1232	1282	1332	1382	1432	1482	1532	1582	1632	1682	1732	1782	1832	1882
A	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
N	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
KG	25.66	27.12	28.58	30.04	31.5	32.96	32.96	35.88	37.34	38.8	40.26	41.72	43.18	44.64	46.1	47.56	59.02	50.48	51.94	53.4	54.86	56.32	57.78	69.24	60.7	62.16	63.62	65.08	65.54

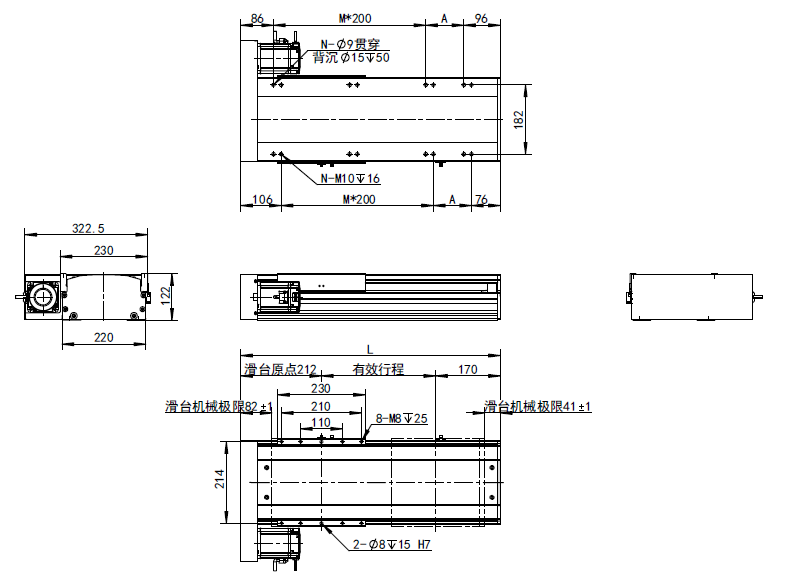

马达左折
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	482	532	582	632	682	732	782	832	882	932	982	1032	1082	1132	1182	1232	1282	1332	1382	1432	1482	1532	1582	1632	1682	1732	1782	1832	1882
A	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
N	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
KG	25.66	27.12	28.58	30.04	31.5	32.96	32.96	35.88	37.34	38.8	40.26	41.72	43.18	44.64	46.1	47.56	59.02	50.48	51.94	53.4	54.86	56.32	57.78	69.24	60.7	62.16	63.62	65.08	65.54

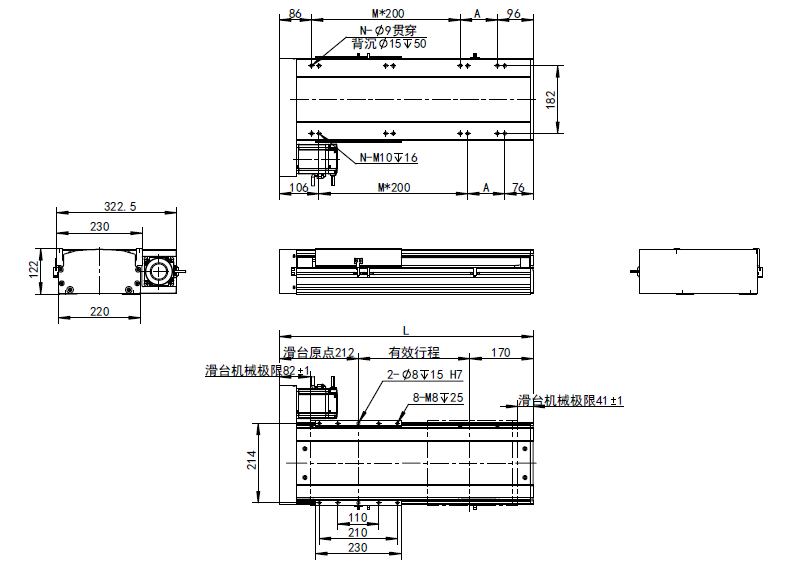

马达右折
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	482	532	582	632	682	732	782	832	882	932	982	1032	1082	1132	1182	1232	1282	1332	1382	1432	1482	1532	1582	1632	1682	1732	1782	1832	1882
A	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
N	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
KG	25.66	27.12	28.58	30.04	31.5	32.96	32.96	35.88	37.34	38.8	40.26	41.72	43.18	44.64	46.1	47.56	59.02	50.48	51.94	53.4	54.86	56.32	57.78	69.24	60.7	62.16	63.62	65.08	65.54
