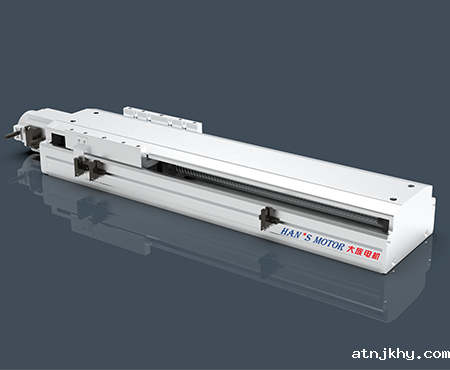

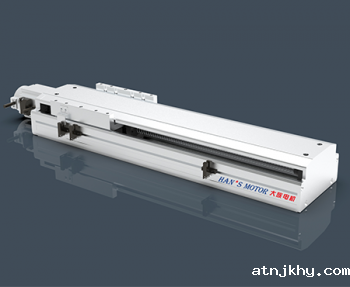

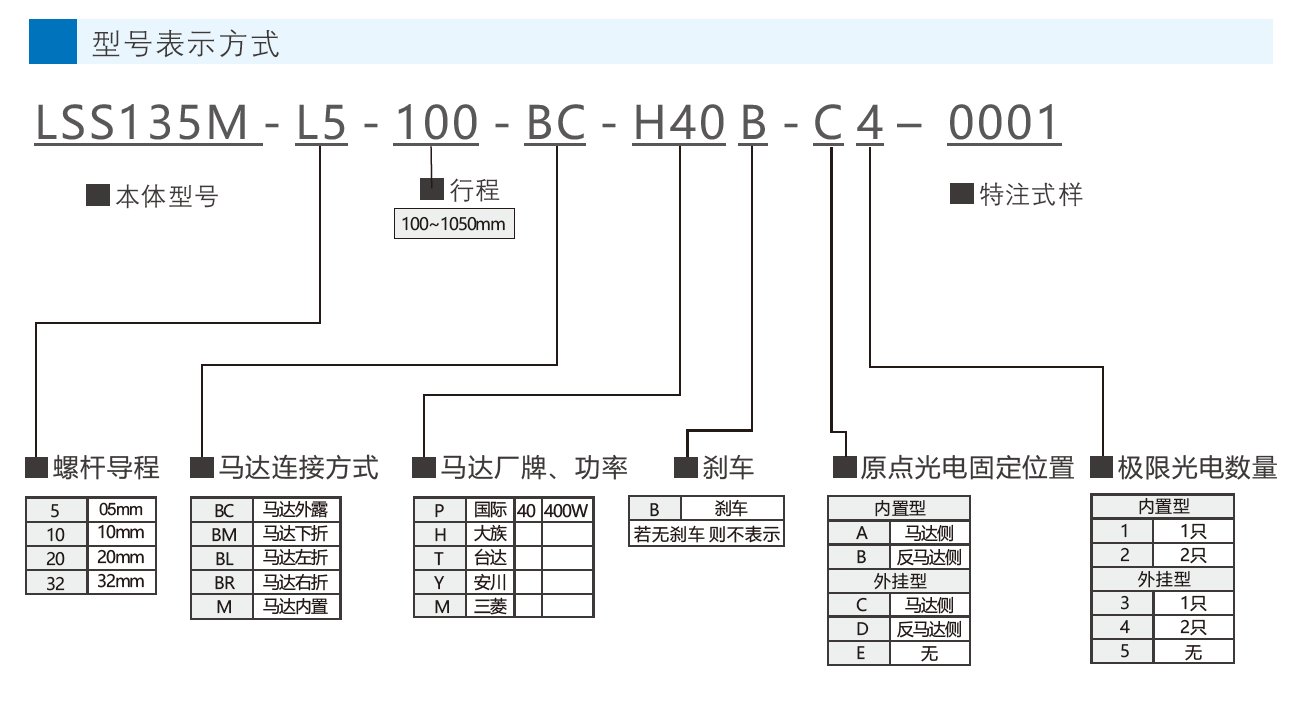

伺服模组平台LSS135M
最大行程 1050mm；最高速度 1600mm/s；马达容量400W
滚珠螺杆 Ø16 mm；直线滑轨 15×12.5-2支

基本样式

性能	位置重复精度(mm)		±0.01
	螺杆导程 (mm)		5	10	20	32
	最高速度 (mm/s)		250	500	1000	1600
	最大可搬重量	水平使用 (kg)	70	47	24	13
	最大可搬重量	垂直使用 (kg)	17	12	6	-
	定格推力 (N)		1388	694	433	347
	标准行程 (mm)		100-1050mm
部品	AC伺服马达容量 (W)		400
	滚珠螺杆外径（mm)		C7 Φ16
	高刚性直线滑轨（mm）		W15*H12.5
	联轴器		Motor Φ14 * screwΦ10
	原点感应器	外挂	EE-SX672 (NPN)
	原点感应器	内置	EE-SX674 (NPN)

水平安装		A	B	C	壁挂安装		A	B	C	垂直安装		A	C
导程 5	40kg	795	63	225	导程 5	30kg	310	88	1066	导程 5	5kg	580	580
	55kg	558	43	155		50kg	172	49	620		11kg	264	264
	70kg	422	32	115		70kg	115	32	422		17kg	170	170
导程 10	25kg	588	95	276	导程 10	20kg	351	122	743	导程 10	4kg	644	644
	35kg	410	65	190		30kg	225	78	484		8kg	322	322
	47kg	295	46	135		47kg	135	46	294		12kg	215	215
导程 20	6kg	1068	355	710	导程 20	5kg	852	428	1227	导程 20	3kg	667	667
	15kg	416	136	275		12kg	345	173	522		6kg	335	335
	24kg	252	81	166		24kg	166	81	253		-	-	-
导程 32	7kg	385	205	298	导程 32	6kg	350	240	453
	13kg	204	106	156		13kg	155	106	204
	-	-	-	-		-	-	-	-

搭配伺服马达一览表
品牌	马达机号	刹车有无	马达容量	电源电压	伺服马达型号	驱动器型号
betway88必威手机网页版	H	无刹车（水平式样）	400	200	HSAL-A04FL-B0.2-C2	HANS-A-00323-P
betway88必威手机网页版	H	有刹车（垂直式样）	400	200	HSAL-A04BL-B0.2-C2	HANS-A-00323-P
国际	P	无刹车（水平式样）	400	200	MSMF042L1U2M	MBDLN25SE
国际	P	有刹车（垂直式样）	400	200	MSMF042L1V2M	MBDLN25SE
三菱	M	无刹车（水平式样）	400	200	HF-KP43	MR-J3-40A
三菱	M	有刹车（垂直式样）	400	200	HF-KP43B	MR-J3-40A

伺服模组平台LSS135M

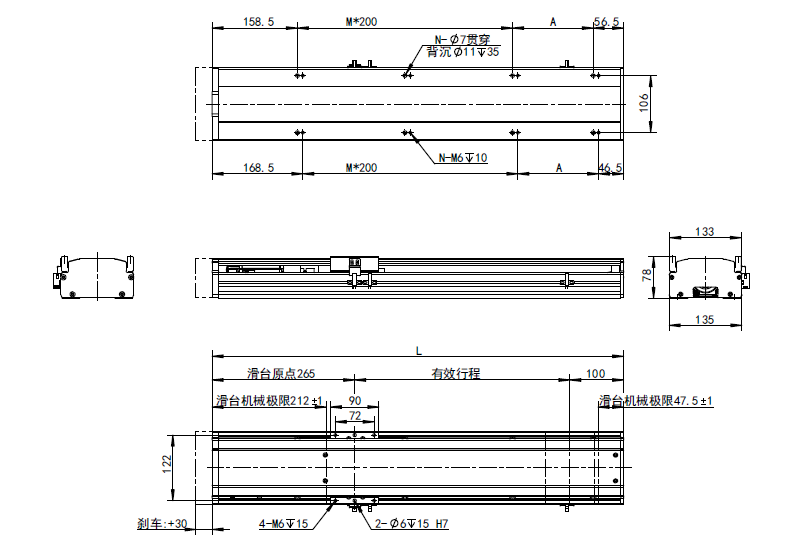

马达内置
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	465	515	565	615	665	715	765	815	865	915	965	1015	1065	1115	1165	1215	1265	1315	1365	1415
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	8.86	9.42	9.98	10.54	11.1	11.66	12.22	12.78	13.34	13.9	14.46	15.02	15.58	16.14	16.7	17.26	17.82	18.38	18.94	19.5

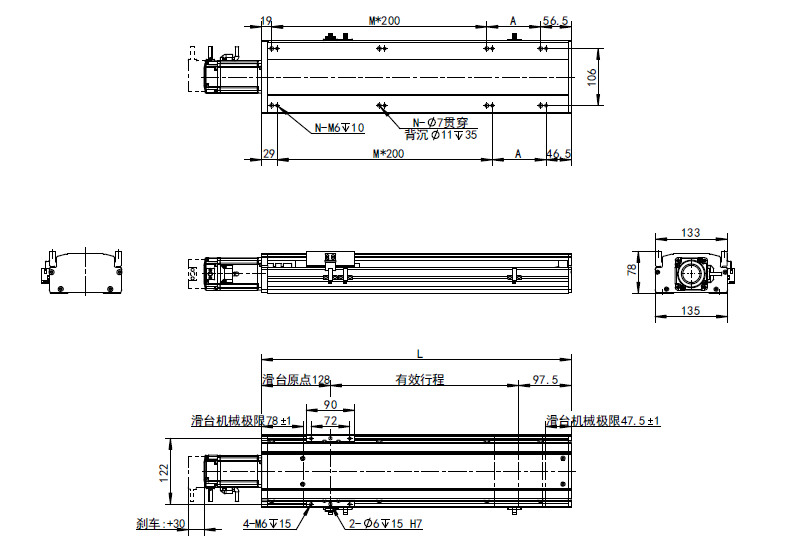

马达外露
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	325.5	375.5	425.5	475.5	525.5	575.5	625.5	675.5	725.5	775.5	825.5	875.5	925.5	975.5	1025.5	1075.5	1125.5	1175.5	1225.5	1275.5
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	7.96	8.52	9.08	9.64	10.2	10.76	11.32	11.88	12.44	13	13.56	14.12	14.68	15.24	15.8	16.36	16.92	17.48	18.04	18.6

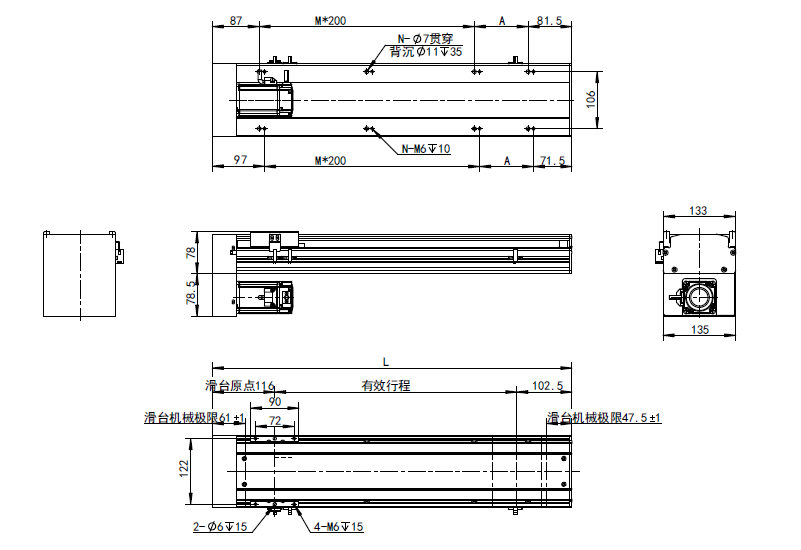

马达下折
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	318.5	368.5	418.5	468.5	518.5	568.5	618.5	668.5	718.5	768.5	818.5	868.5	918.5	968.5	1018.5	1068.5	1118.5	1168.5	1218.5	1268.5
A	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5
N	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14
KG	8.5	9.06	9.62	10.18	10.74	11.3	11.86	12.42	12.95	13.54	14.1	14.66	15.22	15.78	16.34	16.9	17.46	18.02	18.58	19.14

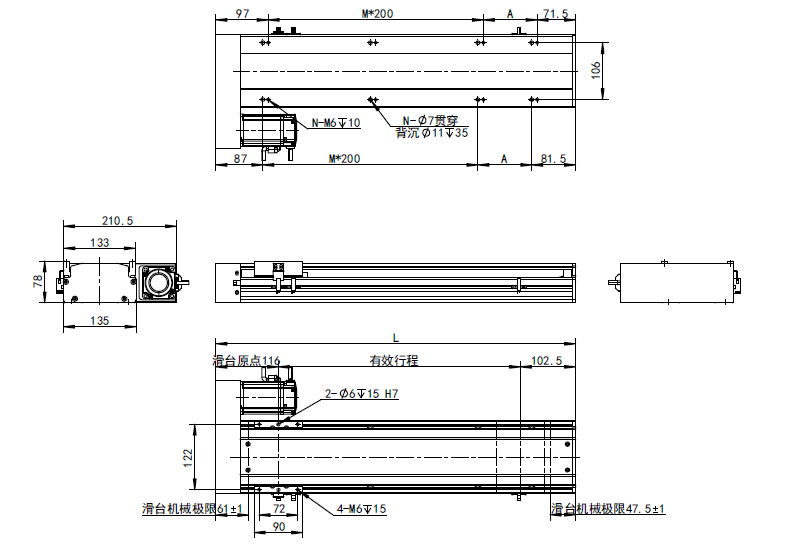

马达左折
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	318.5	368.5	418.5	468.5	518.5	568.5	618.5	668.5	718.5	768.5	818.5	868.5	918.5	968.5	1018.5	1068.5	1118.5	1168.5	1218.5	1268.5
A	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5
N	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14
KG	8.5	9.06	9.62	10.18	10.74	11.3	11.86	12.42	12.95	13.54	14.1	14.66	15.22	15.78	16.34	16.9	17.46	18.02	18.58	19.14

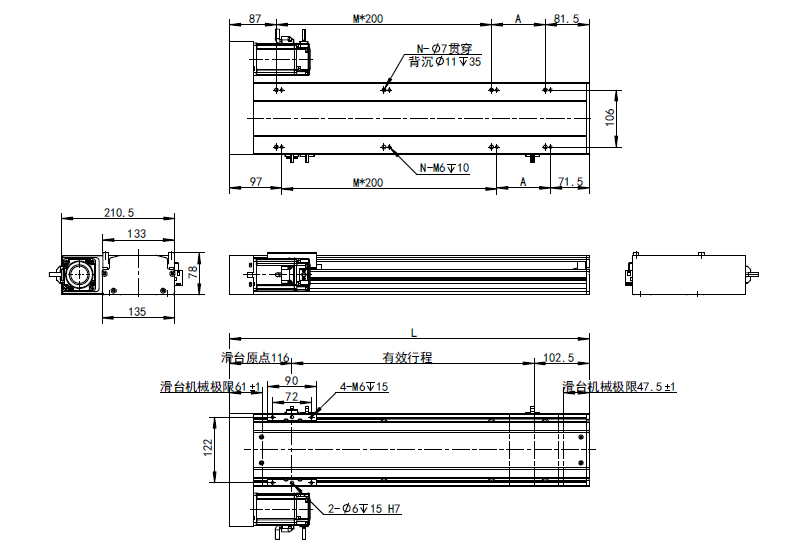

马达右折
有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	318.5	368.5	418.5	468.5	518.5	568.5	618.5	668.5	718.5	768.5	818.5	868.5	918.5	968.5	1018.5	1068.5	1118.5	1168.5	1218.5	1268.5
A	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
M	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5
N	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14
KG	8.5	9.06	9.62	10.18	10.74	11.3	11.86	12.42	12.95	13.54	14.1	14.66	15.22	15.78	16.34	16.9	17.46	18.02	18.58	19.14
